變壓器的分類標準及常用規格型號

　　變壓器規格型號有哪些，變壓器的分類標準是怎么樣的，變壓器可以按電壓等級分，按絕緣散熱介質分，按鐵芯結構材質分，變壓器還可以按相數與容量來分類，因此規格型號也是多種多樣的。

　　一、變壓器的分類標準

　　1、按電壓等級分：1000KV,750KV,500KV,330KV,220KV,110KV,66KV,35KV,20KV,10KV,6KV,0.66KV,0.38KV,0.22KV等。

　　2、按絕緣散熱介質分：干式變壓器，油浸式變壓器，其中干式變壓器又分為：SCB環氧樹脂澆注干式變壓器和SGB10非包封H級絕緣干式變壓器。

　　3、按鐵芯結構材質分：硅鋼疊片變壓器，硅鋼卷鐵芯變壓器，非晶合金鐵芯變壓器。

　　4、按設計節能序列分：SG,SJ,S7,S9,S11,S13,S15。

　　5、按相數分：?jiǎn)蜗嘧儔浩鳎嘧儔浩鳌?/p>

　　6、按容量分：我國現在變壓器的額定容量：3KVA,5KVA,10KVA,15KVA,20KVA,25KVA,30KVA,40KVA,50KVA，80KVA，100KVA，125KVA，160KVA，200KVA，250KVA，315KVA，400KVA，500KVA，630KVA，800KVA，1000KVA，1250KVA，1600KVA，2000KVA，2500KVA，3150KVA，4000KVA，5000KVA等。

　　變壓器的分類標準及常用規格型號

　　二、變壓器的規格型號

　　變壓器的規格型號及含義，變壓器的規格型號比較多，不同種類規格其含義也有所不同。

　　常見的：干式變壓器

　　"SCB10－1000KVA/10KV/0.4KV"干式變壓器表示的含義：

　　S的意思表示此變壓器為三相變壓器，如果S換成D則表示此變壓器為單相。

　　C的意思表示(干式變壓器)繞組為樹脂澆注成形固體。

　　B的意思是箔式繞組，如果是R則表示為纏繞式繞組，如果是L則表示為鋁繞組，如果是Z則表示為有載調壓（銅不標）。

　　10的表示是設計序號，也叫技術序號。

　　1000KVA則表示此臺變壓器的額定容量(1000千伏安）。

　　10KV的意思是一次額定電壓，0.4KV意思是二次額定電壓。

　　常見的"電力變壓器"規格型號表示的含義

　　電力變壓器的型號：通常由表示相數、冷卻方式、調壓方式、繞組線芯等材料的符號，

　　以及變壓器容量、額定電壓、繞組連接方式組成。

　　例如："SFSZ9-31500/110"變壓器型號含義

　　S:三相，F(xiàn):風冷，S:三繞組，Z:有載調壓，9:設計序號9型。

　　31500:額定容量為31500kVA

　　110:一次側額定電壓110kV

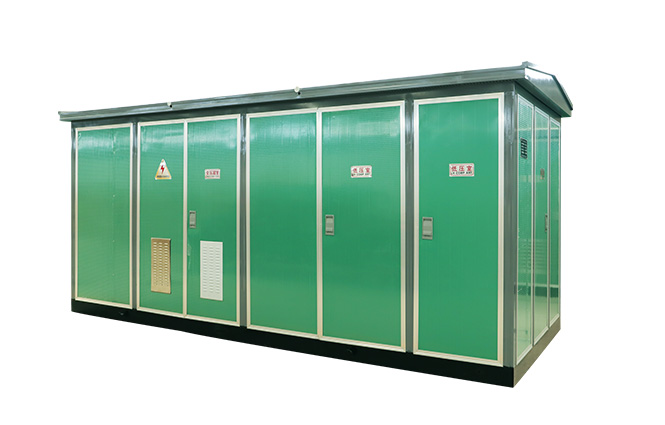

　　箱式變壓器的規格型號：箱式變壓器（通常簡稱“箱變”）將傳統變壓器集中設計在箱式殼體中，具有體積小、重量輕、低噪聲、低損耗、高可靠性，廣泛應用于住宅小區、商業中心、輕站、機場、廠礦、企業、醫院、學校等場所。

　　箱式變電站一般分為按容量大小（KVA)分為：315、400、500、630、800、1000、1250、1600、2000.這是國家標準容量序列。
